画面の全体像

各タブが「どんな問いに答えるためのものか」から説明します。 個々のボタンの機能はボタンと操作の一覧、 線やバッジの読み方は構造ビューの読み方と API タブの読み方にまとめています。

構造タブ — 「この依存、向きは正しいか?」

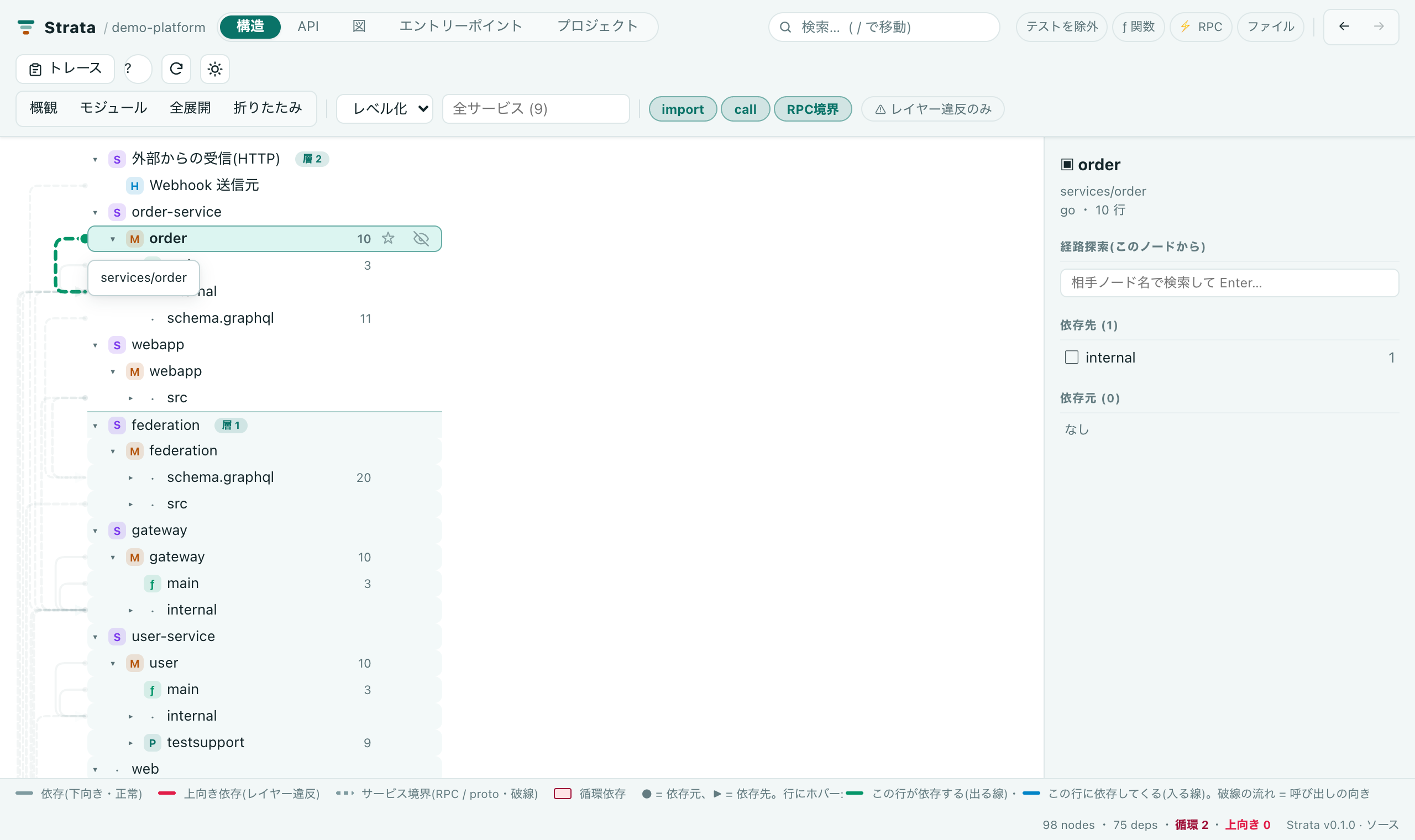

ツリー + 左側の配線で、モジュール間の依存を表示します。

やりたいこと	操作
全体を俯瞰する	「概観」ボタン(サービス単位まで畳む)
レイヤー違反だけ見る	「⚠ レイヤー違反のみ」チップ
ノイズを減らす	「テストを除外」チップ、依存線の種類チップ(import / call / RPC境界)
気になるノードに印を付ける	行にホバーして ☆、または `b` キー
2 点間の経路を知る	ノードを選び、右パネルの「経路探索」で相手を指定

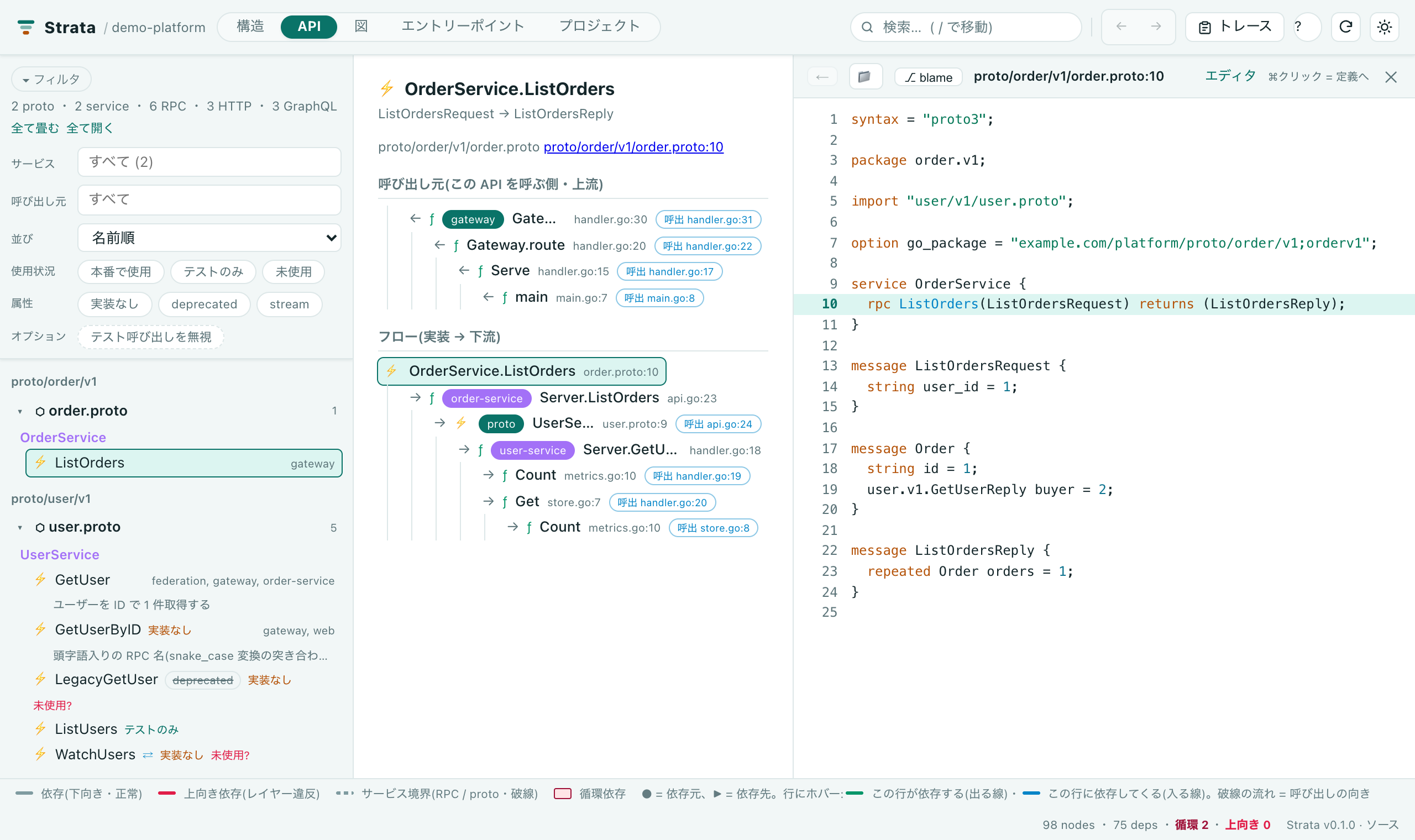

proto の RPC・HTTP エンドポイント・GraphQL フィールドを 1 つのカタログにまとめます。

「未使用?」は消す判断に使えますが、動的に呼ばれる経路(リフレクション等)は検出できない点だけ注意してください。

→ 詳しい読み方: API タブの読み方

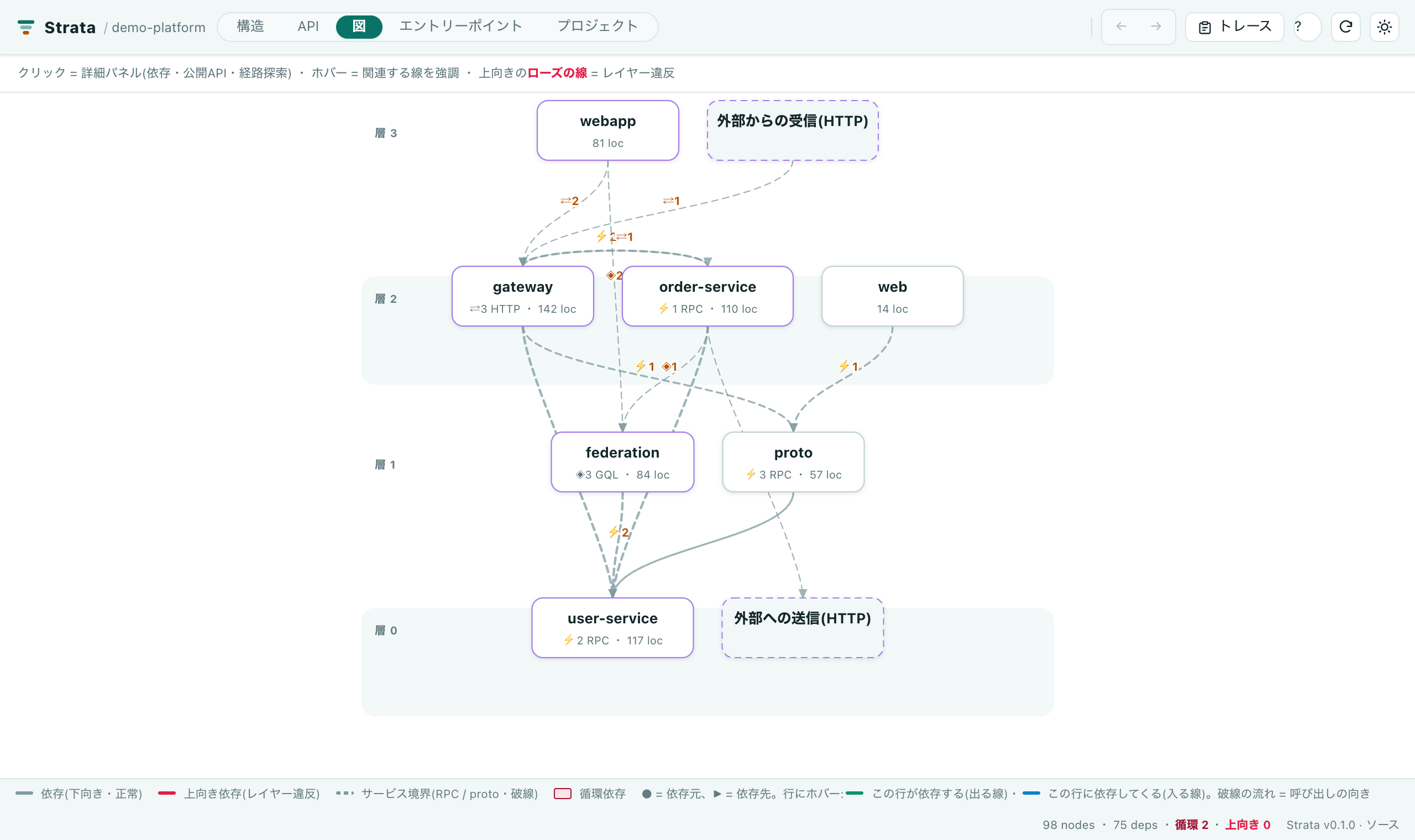

サービス単位の箱と矢印。層(レイヤー)ごとに帯を敷き、境界の呼び出し数を ⚡RPC / ⇄HTTP / ◈GraphQL の内訳で表示します。外部システムは破線の箱です。箱をクリックすると、そのサービスの依存元・依存先・公開 API が右パネルに出ます。

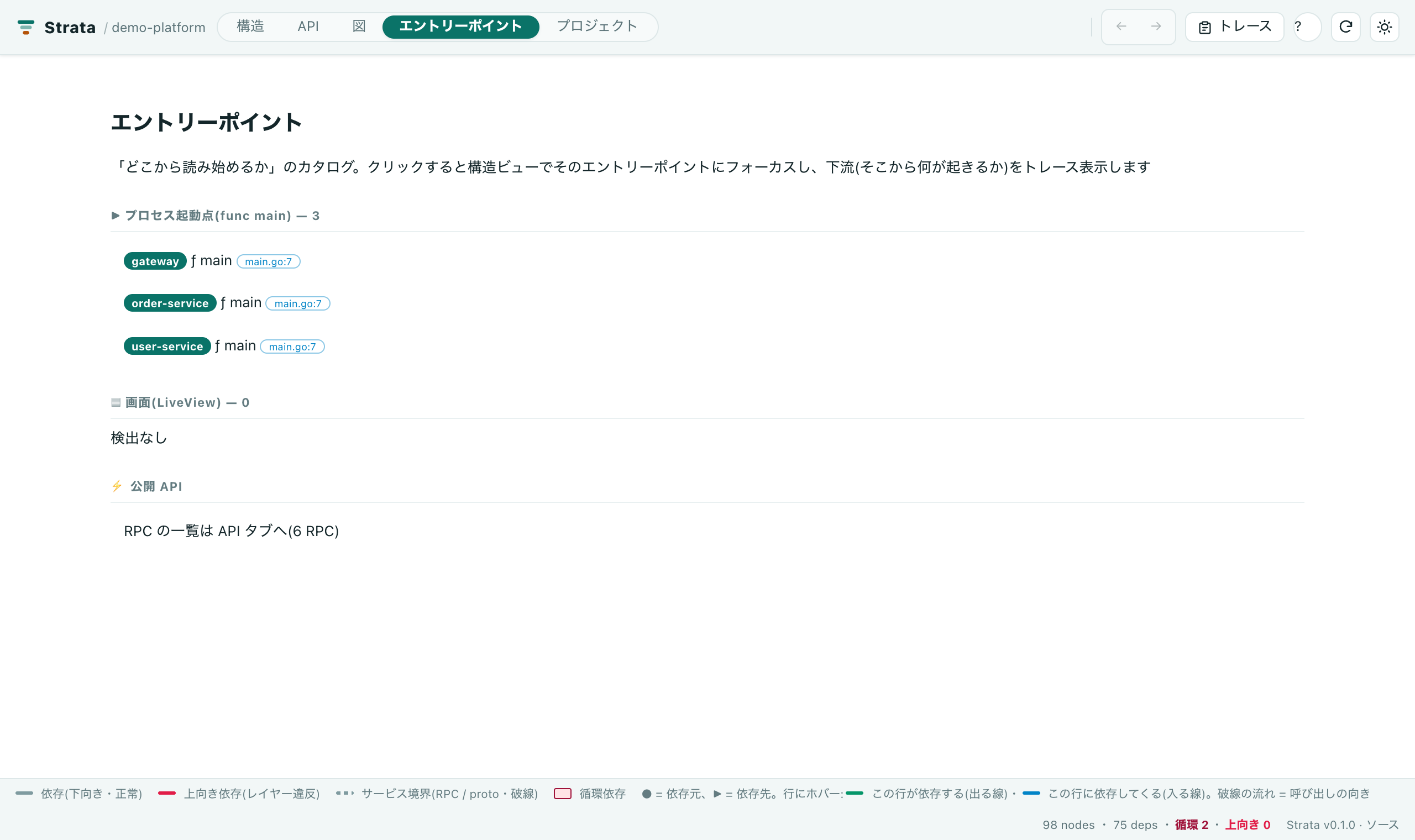

func main(プロセス起動点)、LiveView などの画面、操作イベントを一覧します。新しくチームに入った人が最初に開くタブです。クリックすると構造タブでそのエントリーポイントにフォーカスし、下流のトレースが始まります。

2 つの git ref(ブランチ / タグ)を選んで比較し、サービス依存の増減と 新規に発生した / 解消された循環だけを見せます。比較先を「作業ツリー」にすれば、まだコミットしていない変更の影響も確認できます。

ref はそれぞれ一時的な git worktree に取り出して解析するので、いま編集中のファイルには触れません。比較先のコミットメッセージから PR 番号を検出できた場合は、GitHub の PR へのリンクが出ます。

同じことは CLI でもできます(CI で使う場合はこちら):

strata diff . --ref main..feature/new-api   # 2 つの ref を比較
strata diff . --ref origin/main             # ref と作業ツリーを比較

新規の循環が生まれたときだけ exit 1 になるので、PR の CI にそのまま置けます。
