ボタンと操作の一覧
ツールバーは 2 段です。1 段目はどの画面でも共通、2 段目は構造ビュー専用の絞り込みです (他のタブでは自動で隠れます)。
迷ったらカーソルを合わせてください。 ボタン・チップ・タブ・ツリーの行・凡例・アーキ図の箱・API 一覧の項目まで、 ほぼすべての要素に「何が起きるか」の説明が出ます(0.24 秒で表示)。 このページは、その説明をまとめて見たいとき用です。

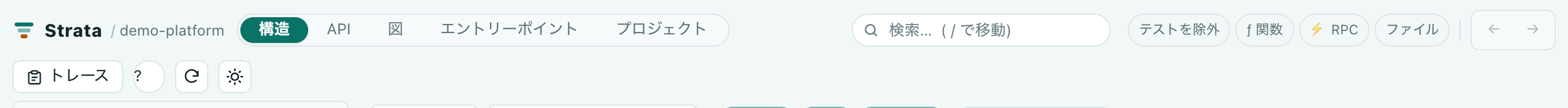

1 段目(共通)
| 位置 | ボタン | 何が起きるか |
|---|---|---|
| 左 | Strata / プロジェクト名 | プロジェクト名をクリックすると、読み込むリポジトリの管理画面へ移動します |
| 中央 | 構造 / API / 図 / エントリーポイント / プロジェクト | 画面(タブ)の切り替え。それぞれの役割は画面の全体像を参照 |
| 右 | 検索窓(/ キー) | ノード名で絞り込みます。一致した行が強調され、それ以外は減光されます(行は消えません — 周辺の文脈を見失わないため)。一致した行の親は自動で開き、件数は下部バーに「一致 n」と出ます |
| 右 | テストを除外 / ƒ 関数 / ⚡ RPC / ファイル | 検索の対象を絞るチップ。クリックで ON / OFF |
| 右 | ← → | フォーカスした位置の履歴を戻る / 進む(⌥ + ← / ⌥ + →) |
| 右 | トレース | スタックトレース解析。panic やエラーログを貼り付けると、該当する関数・行にジャンプできます |
| 右 | ? | キーボード / 操作ショートカットの一覧 |
| 右 | 再解析(円弧アイコン) | いまのコードを解析し直して表示を更新します。表示位置・検索条件は保持されます |
| 右 | テーマ(半月アイコン) | 自動(OS 設定) → ライト → ダーク の順に切り替え。選択はブラウザに保存されます |

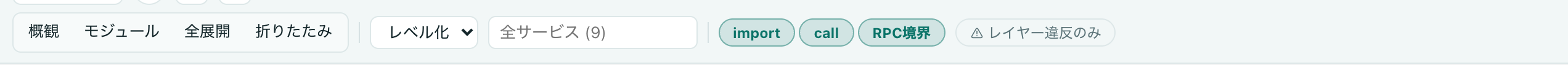

2 段目(構造ビュー専用)
| ボタン | 何が起きるか | 使いどころ |
|---|---|---|
| 概観 | サービス単位まで畳む | 全体像を掴む。最初に押すボタン |
| モジュール | go.mod / package.json 単位まで開く | サービス内の構成を見る |
| 全展開 | 関数レベルまで一気に開く | 小さいリポジトリの全体把握 |
| 折りたたみ | すべて畳む | やり直したいとき |
| 並び(セレクト) | レベル化 / 名前順 / サイズ順 | レベル化は依存の向きから層を作り、地層の帯を敷きます(既定) |
| サービス絞り込み | 1 つのサービスだけ表示 | 特定サービスの周辺だけ見たいとき |
| import / call / RPC境界 | その種類の依存線を表示 / 非表示 | 線が多すぎるときに種類で減らす |
| ⚠ レイヤー違反のみ | 上向き(違反)の線だけ描画 | 違反の洗い出し。行は消えず、線だけ絞られます |

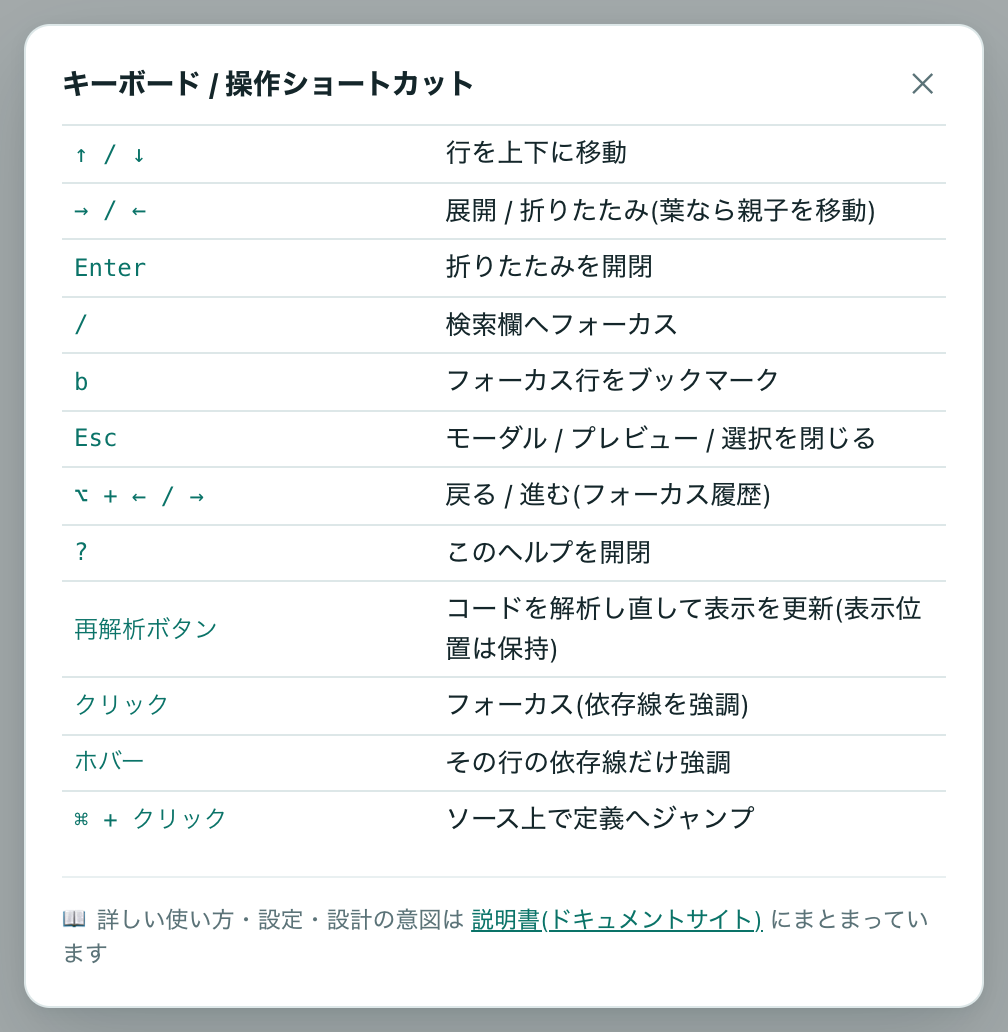

キーボード
? キーでいつでも開けます。表記は実行環境に合わせて変わります(macOS では ⌥ / ⌘)。
| キー | 動作 |
|---|---|
↑ ↓ | 行を上下に移動 |
→ ← | 展開 / 折りたたみ(葉なら親子を移動) |
Enter | 折りたたみを開閉 |
/ | 検索欄へフォーカス |
b | フォーカス行をブックマーク(★) |
Esc | モーダル / プレビュー / 選択を閉じる |
⌥ + ← ⌥ + → | 戻る / 進む(フォーカス履歴) |
⌘ + クリック | ソース上で定義へジャンプ |
? | ヘルプの開閉 |

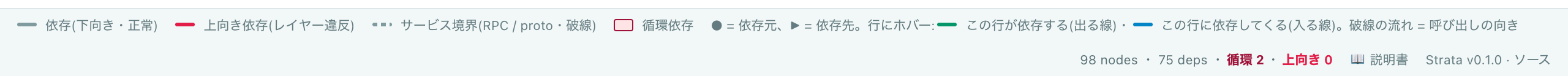

画面下部(凡例とステータス)
- 左側は線の意味の凡例(構造ビューの読み方で詳しく説明します)
- 右側はステータス: ノード数 / 依存数 / 循環 / 上向き(レイヤー違反)の件数。 循環と上向きの数字はクリックすると該当箇所に飛べます
- 右端の「📖 説明書」「Strata vX.Y.Z · ソース」からこのサイトとリポジトリへ行けます
